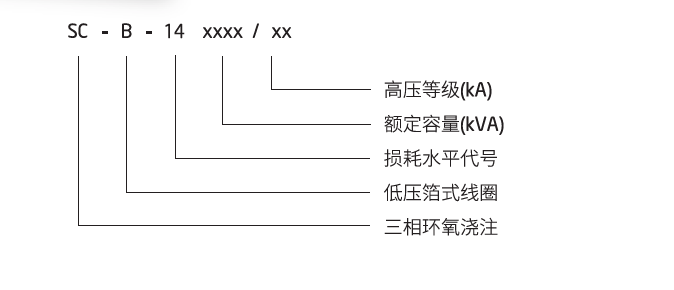

型号及其含义：

产品特点：

• 抗短路能力强、损耗低、空载电流小、耐冲击力强、局部放电量低、噪声小，散热能力强。

• 我公司生产的产品性能参数均优于GB和IEC标准。

• 安全、难燃、防火、无污染，可直接安装在负荷中心。

• 免维护、安装便捷、综合运行成本低。

• 可靠性高、机械强度高。

• 抗震能力强。

• 防潮、抗腐蚀。

• 过载能力强，在无风冷的情况下可以120%负荷长期运行。

• 适用于：人口密集，场所狭窄的市区变电站。

产品正常使用环境

海拔高度≤1000m；

环境温度：

最高温度：40℃；

最低温度：-25℃（户外干式变压器）；

最低温度：-5℃（户内干式变压器）；

最高月平均温度：30℃；

最高年平均温度：20℃；

周围空气相对湿度应低于93%，线圈表面不应出现水滴；

三相变压器的三相电源电压应近似对称；

电源电压波形应近似于正弦波。

SC(B)10三相环氧浇注干式电力变压器

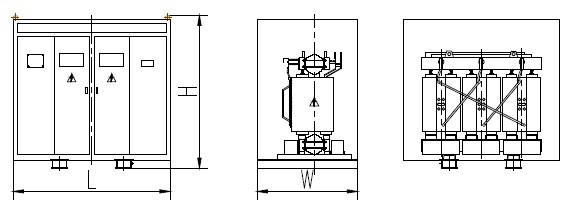

型号	额定        容量        (kVA)	电压组合        (kV)		联结        组标        号	空载        损耗        (W)	负载        损耗        (W)	变压        器重        量(kg)	参考尺寸        (mm)        L*W*H	外壳尺寸        (mm)L*W*H	变压器        带外壳        总重(kg)	阻抗        电压        高压 (%)
		高压 (%)        H.V.	低压        L.V.
SC10-50	50	35,36        37        38.5        ±2×        2.5%	0.4	Dyn11        Yyn0	450	1420	610	1100*750*1350	2000*1550*2200	860	6
SC(B)10-100	100				630	2090	920	1300*750*1450	2000*1550*2200	1170
SC(B)10-160	160				790	2810	1200	1450*750*1450	2150*1550*2200	1500
SC(B)10-200	200				880	3320	1350	1450*750*1500	2150*1550*2200	1550
SC(B)10-250	250				990	3800	1500	1450*940*1550	2150*1550*2200	1800
SC(B)10-315	315				1170	4510	1750	1500*940*1600	2300*1600*2200	1950
SC(B)10-400	400				1370	5410	1900	1540*940*1700	2300*1600*2200	2200
SC(B)10-500	500				1620	6650	2250	1560*940*1700	2300*1700*2400	2550
SC(B)10-630	630				1860	7690	2550	1650*940*1750	2500*1700*2400	2850
SC(B)10-800	800				2160	9120	3250	1750*940*1950	2700*1800*2500	3600
SC(B)10-1000	1000				2430	10400	3600	1800*940*1950	2700*1800*2500	3950
SC(B)10-1250	1250				2830	12700	4150	1850*940*2000	2800*1900*2700	4550
SC(B)10-1600	1600				3240	15400	4800	1900*1240*2200	2800*1900*2700	5200
SC(B)10-2000	2000				3820	18200	5900	2100*1240*2200	2800*1900*2700	6300
SC(B)10-2500	2500				4455	21800	6800	2200*1240*2300	3000*1950*2800	7250
