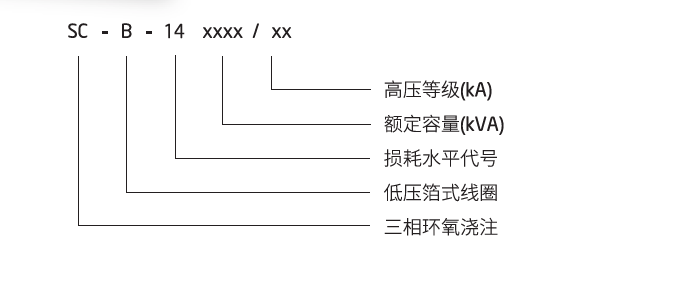

型号及其含义：

产品特点：

• 抗短路能力强、损耗低、空载电流小、耐冲击力强、局部放电量低、噪声小，散热能力强。

• 我公司生产的产品性能参数均优于GB和IEC标准。

• 安全、难燃、防火、无污染，可直接安装在负荷中心。

• 免维护、安装便捷、综合运行成本低。

• 可靠性高、机械强度高。

• 抗震能力强。

• 防潮、抗腐蚀。

• 过载能力强，在无风冷的情况下可以120%负荷长期运行。

• 适用于：人口密集，场所狭窄的市区变电站。

产品正常使用环境

海拔高度≤1000m；

环境温度：

最高温度：40℃；

最低温度：-25℃（户外干式变压器）；

最低温度：-5℃（户内干式变压器）；

最高月平均温度：30℃；

最高年平均温度：20℃；

周围空气相对湿度应低于93%，线圈表面不应出现水滴；

三相变压器的三相电源电压应近似对称；

电源电压波形应近似于正弦波。

20kV系列

SC(B)10三相环氧浇注干式电力变压器

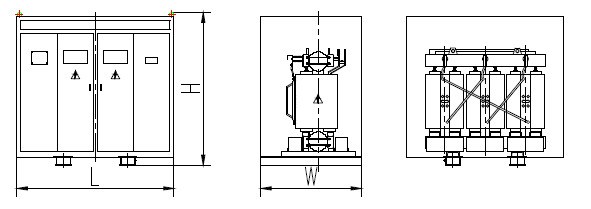

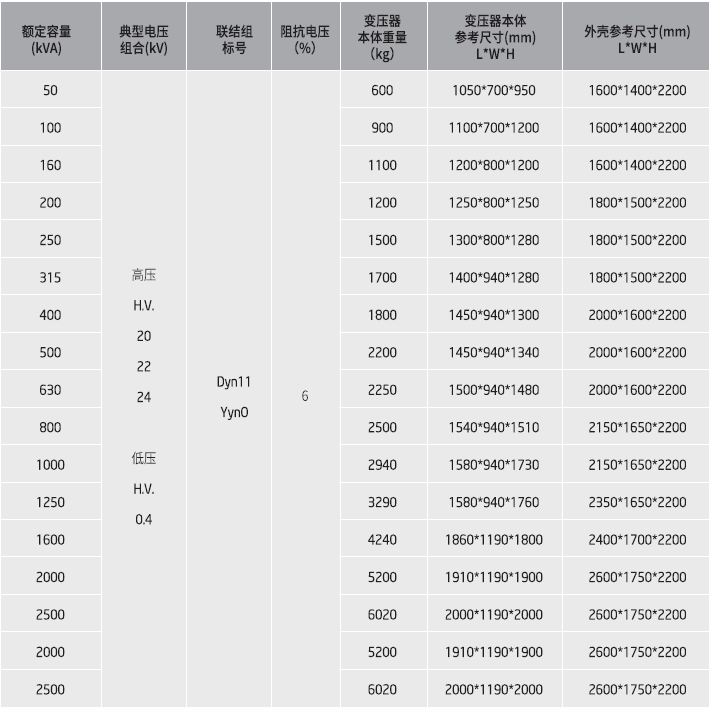

型号	额定        容量        (kVA)	电压组合        (kV)		联结        组标        号	空载        损耗        (W)	负载        损耗        (W)	变压        器重        量(kg)	参考尺寸        (mm)        L*W*H	外壳尺寸        (mm)L*W*H	变压器        带外壳        总重(kg)	阻抗        电压        高压 (%)
		高压 (%)        H.V.	低压        L.V.
SC10-50	50	20,22        24        ±2×        2.5%	0.4	Dyn11        Yyn0	340	1230	600	1050*700*950	1600*1300*2200	800	6
SC10-100	100				540	1990	900	1100*700*1200	1600*1300*2200	1100
SC10-160	160				670	2470	1100	1200*800*1200	1600*1300*2200	1300
SC10-200	200				730	2940	1200	1250*800*1250	1800*1350*2200	1400
SC10-250	250				840	3420	1500	1300*800*1280	1800*1350*2200	1700
SC10-315	315				970	4080	1700	1400*940*1280	1800*1350*2200	1950
SC(B)10-400	400				1150	4840	1800	1450*940*1300	2000*1400*2200	2050
SC(B)10-500	500				1350	5790	2200	1450*940*1340	2000*1400*2200	2450
SC(B)10-630	630				1530	6840	2250	1500*940*1480	2000*1400*2200	2500
SC(B)10-800	800				1750	8260	2500	1540*940*1510	2150*1450*2200	2750
SC(B)10-1000	1000				2070	9780	2940	1580*940*1730	2150*1450*2200	3200
SC(B)10-1250	1250				2380	11500	3290	1580*940*1760	2300*1500*2200	3800
SC(B)10-1600	1600				2790	13800	4240	1860*1190*1800	2400*1550*2200	4550
SC(B)10-2000	2000				3240	16300	5200	1910*1190*1900	2600*1600*2200	5500
SC(B)10-2500	2500				3870	19300	6020	2000*1190*2000	2600*1600*2200	6400
