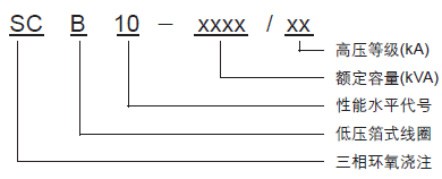

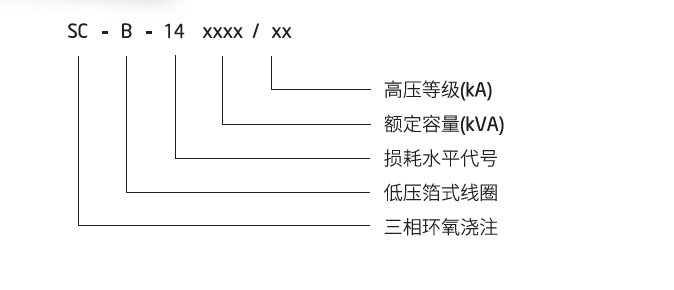

型号及其含义：

产品特点：

• 抗短路能力强、损耗低、空载电流小、耐冲击力强、局部放电量低、噪声小，散热能力强。

• 我公司生产的产品性能参数均优于GB和IEC标准。

• 安全、难燃、防火、无污染，可直接安装在负荷中心。

• 免维护、安装便捷、综合运行成本低。

• 可靠性高、机械强度高。

• 抗震能力强。

• 防潮、抗腐蚀。

• 过载能力强，在无风冷的情况下可以120%负荷长期运行。

• 适用于：人口密集，场所狭窄的市区变电站。

产品正常使用环境

海拔高度≤1000m；

环境温度：

最高温度：40℃；

最低温度：-25℃（户外干式变压器）；

最低温度：-5℃（户内干式变压器）；

最高月平均温度：30℃；

最高年平均温度：20℃；

周围空气相对湿度应低于93%，线圈表面不应出现水滴；

三相变压器的三相电源电压应近似对称；

电源电压波形应近似于正弦波。

10kV系列

SC(B)10三相环氧浇注干式电力变压器（10kV）

型号	额定        容量        (kVA)	电压组合        (kV)		联结        组标        号	空载        损耗        (W)	负载        损耗        (W)	变压        器重        量(kg)	参考尺寸        (mm)        L*W*H	外壳尺寸        (mm)L*W*H	变压器        带外壳        总重(kg)	阻抗        电压        高压 (%)
		高压 (%)        H.V.	低压        L.V.
SC10-30	30	6,6.3,        10,        10.5,11	0.4	Dyn11        Yyn0	190	710	250	680*450*640	1080*850*1020	400	4
SC10-50	50				270	1000	300	700*450*640	1100*850*1040	450
SC10-80	80				370	1380	430	860*450*760	1260*850*1150	600
SC10-100	100				400	1570	630	920*780*900	1500*1300*2200	830
SC10-125	125				470	1850	700	920*780*950	1500*1300*2200	900
SC10-160	160				540	2130	800	920*780*1000	1500*1300*2200	1000
SC10-200	200				620	2530	950	1100*780*960	1800*1300*2200	1150
SC10-250	250				720	2760	1100	1100*650*1150	1800*1300*2200	1300
SC10-315	315				880	3470	1300	1100*940*1150	1800*1300*2200	1500
SC(B)10-400	400				980	3990	1500	1100*940*1200	1800*1300*2200	1800
SC(B)10-500	500				1160	4880	2000	1350*940*1200	2000*1500*2200	2250
SC(B)10-630	630				1340	5880	2050	1350*940*1300	2300*1500*2200	2300
SC(B)10-630	630				1300	5960	2050	1400*940*1130	2300*1500*2200	2300	6
SC(B)10-800	800				1520	6960	2350	1450*940*1140	2300*1500*2200	2600
SC(B)10-1000	1000				1770	8130	2750	1500*940*1250	2300*1500*2200	3000
SC(B)10-1250	1250				2090	9690	3100	1500*940*1300	2300*1800*2200	3300
SC(B)10-1600	1600				2450	11730	3600	1550*940*1410	2300*1500*2200	4000
SC(B)10-2000	2000				3050	14450	4600	1650*1190*1780	2400*1600*2200	5000
SC(B)10-2500	2500				3600	17170	5500	1720*1190*1800	2500*1600*2200	6000

SC(B)11三相环氧浇注干式电力变压器

型号	额定        容量        (kVA)	电压组合        (kV)		联结        组标        号	空载        损耗        (W)	负载        损耗        (W)	变压        器重        量(kg)	参考尺寸        (mm)        L*W*H	外壳尺寸        (mm)L*W*H	变压器        带外壳        总重(kg)	阻抗        电压        高压 (%)
		高压 (%)        H.V.	低压        L.V.
SC11-30	30	6,6.3,        10,        10.5,11	0.4	Dyn11        Yyn0	168	710	250	680*450*640	1080*850*1020	400	4
SC11-50	50				238	1000	300	700*450*640	1100*850*1040	450
SC11-80	80				322	1380	430	860*450*760	1260*850*1150	600
SC11-100	100				350	1570	630	920*780*900	1500*1300*2200	830
SC11-125	125				413	1850	700	920*780*950	1500*1300*2200	900
SC11-160	160				476	2130	800	920*780*1000	1500*1300*2200	1000
SC11-200	200				546	2530	950	1100*780*960	1800*1300*2200	1150
SC11-250	250				630	2760	1100	1100*650*1150	1800*1300*2200	1300
SC11-315	315				770	3470	1300	1100*940*1150	1800*1300*2200	1500
SC(B)11-400	400				854	3990	1500	1100*940*1200	1800*1300*2200	1800
SC(B)11-500	500				1015	4880	2000	1350*940*1200	2000*1500*2200	2250
SC(B)11-630	630				1176	5880	2050	1350*940*1300	2300*1500*2200	2300
SC(B)11-630	630				1134	5960	2050	1400*940*1130	2300*1500*2200	2300	6
SC(B)11-800	800				1330	6960	2350	1450*940*1140	2300*1500*2200	2600
SC(B)11-1000	1000				1547	8130	2750	1500*940*1250	2300*1500*2200	3000
SC(B)11-1250	1250				1827	9690	3100	1500*940*1300	2300*1800*2200	3300
SC(B)11-1600	1600				2142	11730	3600	1550*940*1410	2300*1500*2200	4000
SC(B)11-2000	2000				2905	14450	4600	1650*1190*1780	2400*1600*2200	5000
SC(B)11-2500	2500				3500	17170	5500	1720*1190*1800	2500*1600*2200	6000
