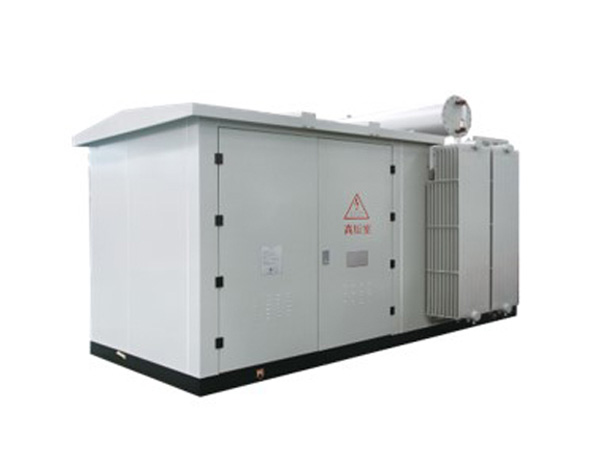

华式变电站

概述

华式箱变,是一种新型箱式变电站。主要由变压器本体、高压电器部分、低压电器部分、箱体等组成。主要应用于光伏发电和风力发电中。


产品介绍

特点

结构布置为品字型;分为高压室、低压室和变压器本体三部分;

高压室内设置高压柜,可配置负荷开关-熔断器组合电气柜或断路器柜;

低压室采用GGD交流低压开关设备,分层次、分功能、分隔室布置;

变压器为油浸式变压器,至于箱变壳体外,通过自然气候迅速带走变压器本体产生的热量,有效解决变压器散热问题。

华式箱变可选容量为(kVA):630~4000

产品参数
序号 参数名称 单位 参数
ZGS**-Z.G(光伏)
1 额定电压 高压侧 kV 12、40.5
低压侧 kV 0.4、0.69、0.8、1.14
2 变电站额定最大容量(变压器的额定容量) kVA 630~4000
3 绝缘与动热稳定 \ 按JB/T   10217-2013的规定
4 额定频率 Hz 50、60
5 辅助和控制回路的额定电源电压 V AC220、DC220
6 辅助和控制回路的额定电源频率 Hz 50、60
7 木质方式 \ 品字形或目字型
8 冷却方式 \ 风冷或自冷
9 外壳防护等级 高、低压室 \ IP44D
变压器室 \ IP68
