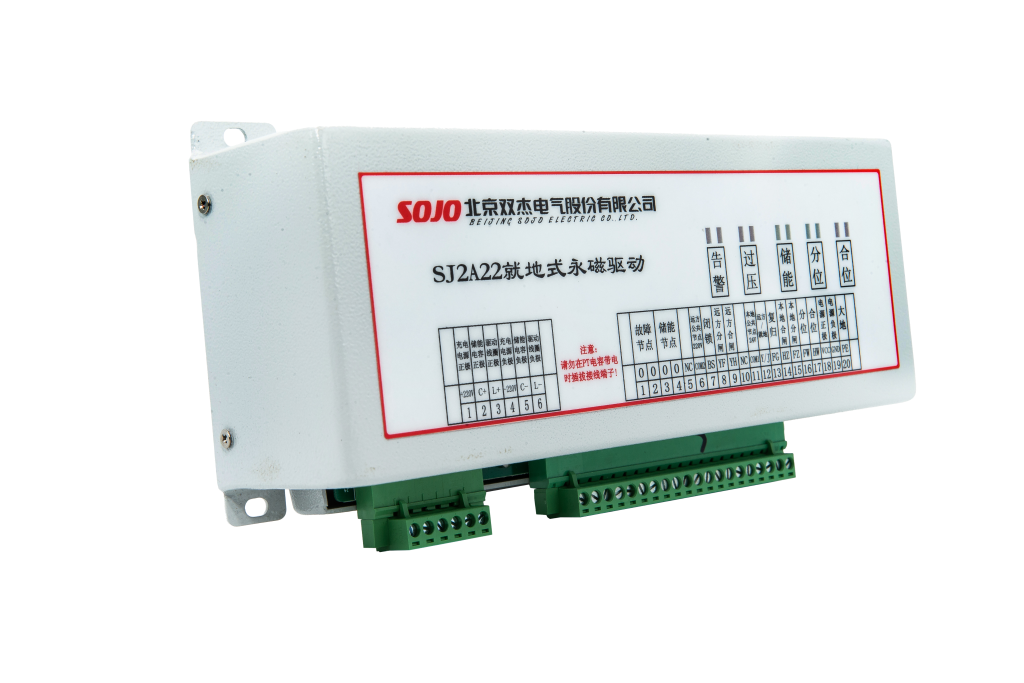

SCD104就地式永磁驱动装置

概述

SCD104永磁驱动装置,是专为单线圈、电容器储能的带永磁操动机构的断路器配套设计的新型智能化控制单元。产品性能符合 GB1984-89《交流高压断路器》标准和产品技术条件的要求,具有良好的电磁兼容性,是带永磁操动机构的断路器的理想配套装置。本系列装置采用了全新的设计理念,所有功能均按模块化设计,并同时配备功能完善的诊断、调试工具。装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。


产品介绍

功能特点
1、断路器分合闸操作:控制断路器分、合闸操作, 将高压真空断路器里面的触头分开闭合,完成电路接通切断功能。
2、远方就地操作:SCD104永磁驱动装置远方就地输入端与与公共端相连发送远方操作命令,悬空不接属于就地操作。
3、遥控分合闸操作:通过遥控分合闸输入端与遥控公共端相连输入遥控分合闸命令,完成电路接通切断功能。遥控命令为220V交流直流信号。
4、闭锁分合闸操作:通过闭锁输入端与遥控公共端相连输入闭锁分合闸命令,控制操作机构分合闸闭锁。该命令为220V交流直流信号。

5、复归操作:当SCD104永磁驱动装置检测到重大故障后自动闭锁分合闸操作并提示告警,故障排除后需人工在复归输入端与公共端相连发送复归命令使装置进入就绪状态。

技术指标
1) 电源:DC24V±5%
2) 功耗:待机<6W;充电<220W。
3) 永磁体结构:单线圈,操作电压 180V--240V;额定输出电流 <80A。
4) 传感器输入:(支持电感式接近开关)
5)合闸位置(闭合)、分闸位置(闭合)(行程开关)、合闸位置(合辅助触点闭合)、分闸位置(分辅助触点闭合);
6) 工作准备时间:≤10s。(适用于10000uF电容,时间仅供参考)
7) 最小反应时间:(接收到分闸信号 5ms,输出分闸电流。接收到合闸信号 5ms,输出合闸电流。)
8) 使用寿命:≥100000 次。
