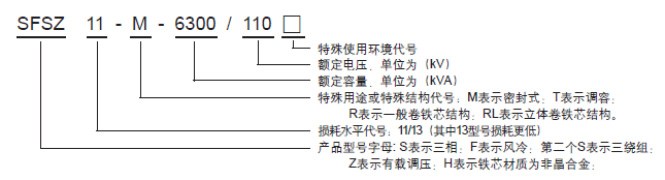

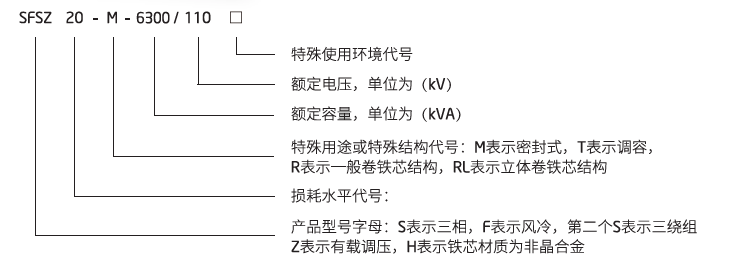

型号及其含义：

产品特点：

铁芯

全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音小；卷铁芯用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低；非晶合金变压器铁芯是一种更优质的铁芯材料，与传统硅钢片相比，平均降低空损72% ，空载电流50% 。

线圈

采用优质QQ缩醛漆包圆铜线，无氧铜杆拉制的扁铜钱绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。为了增加变压器的抗短路能力，可采用更优质的自粘换位导线。其采用自粘缩醛漆包扁线，绕成线圈后，经加热漆包扁线之间相互粘合，形成具有刚性的线圈，能承受更大的弯曲应力，从而增强了变压器的抗短路能力。自粘换位导线的最大特点是能降低变压器的损耗，由于多股分割的导体加上换位，大大的降低了涡流损耗和环流损耗，能降低绕组热点的温升，使整个绕组温度分布更为均匀。

油箱

采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆喷涂，既抗腐蚀又美观大方。

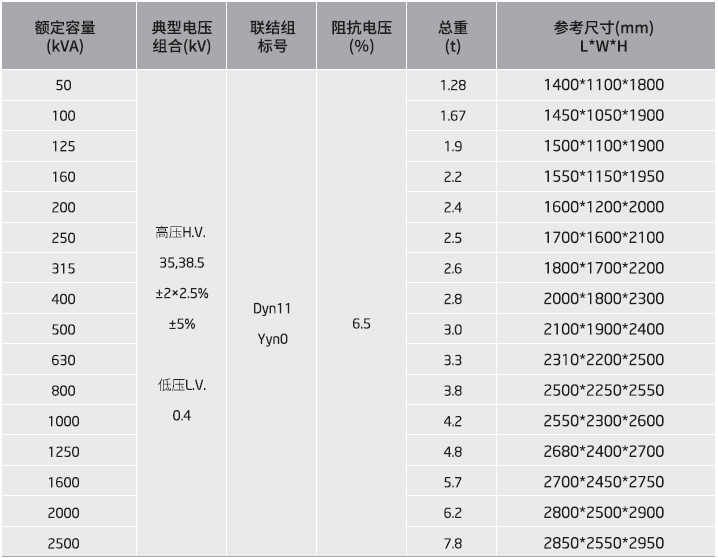

1、S11系列35kV 三相油浸式自冷双绕组无励磁调压配电变压器

型号	额定容量(kVA)	典型电压组合(kV)	联结组标号	阻抗电压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗(kW)	负载损耗(W)
S11-50/35	50	高压H.V.        35,38.5        ±2×2.5%        ±5%        低压L.V.        0.4	Dyn11        Yyn0	6.5	1.28	1400*1000*1800	0.16	1.2/1.14
S11-100/35	100				1.67	1450*1050*1900	0.23	2.01/1.91
S11-125/35	125				1.9	1500*1100*1900	0.27	2.37/2.26
S11-160/35	160				2.2	1550*1150*1950	0.28	2.82/2.68
S11-200/35	200				2.4	1600*1200*2000	0.34	3.32/3.16
S11-250/35	250				2.5	1700*1600*2100	0.4	3.95/3.76
S11-315/35	315				2.6	1900*1700*2200	0.48	4.75/4.53
S11-400/35	400				2.8	2000*1800*2300	0.58	5.74/5.47
S11-500/35	500				3	2100*1900*2400	0.68	6.91/6.58
S11-630/35	630				3.3	2310*2200*2500	0.83	7.86
S11-800/35	800				3.8	2500*2250*2550	0.98	9.4
S11-1000/35	1000				4.2	2550*2300*2600	1.15	11.5
S11-1250/35	1250				4.8	2680*2400*2700	1.4	13.9
S11-1600/35	1600				5.7	2700*2450*2750	1.69	16.6
S11-2000/35	2000				6.2	2800*2500*2900	1.99	19.7
S11-2500/35	2500				7.8	2850*2650*2950	2.36	23.2

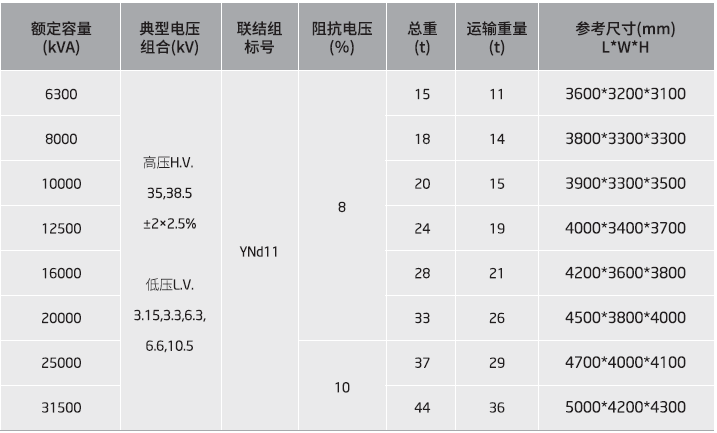

2、S(F)11系列35kV三相油浸式自冷(风冷)双绕组无励磁调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/35	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	8	15	3600*3200*3100	5.24	35
S(F)11-8000/35	8000				18	3800*3300*3300	7.2	38.4
S(F)11-10000/35	10000				20	3900*3300*3500	8.7	45.3
S(F)11-12500/35	12500				24	4000*3400*3700	10	53.8
S(F)11-16000/35	16000				28	4200*3600*3800	12.1	65.8
S(F)11-20000/35	20000				33	4500*3800*4000	14.4	79.5
S(F)11-25000/35	25000			10	37	4700*4000*4100	17	94
S(F)11-31500/35	31500				44	5000*4200*4300	20.2	112

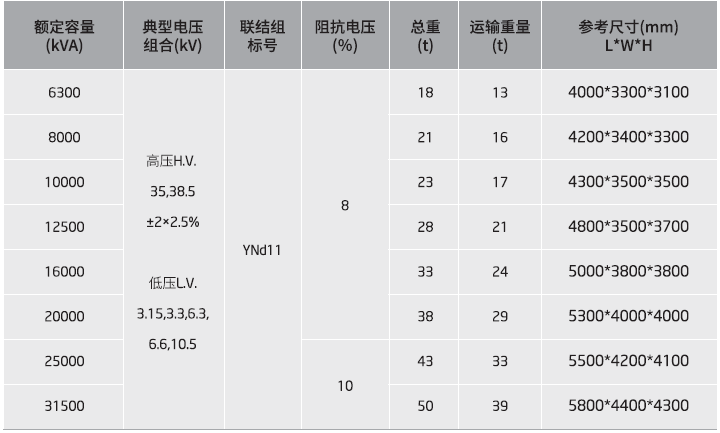

3、S(F)Z11系列35kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器

型号	额定容量(kVA)	典型电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)Z11-6300/35	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	8	18	4000*3300*3100	5.63	36.7
S(F)Z11-8000/35	8000				21	4200*3400*3300	7.87	40.6
S(F)Z11-10000/35	10000				23	4300*3500*3500	9.28	48
S(F)Z11-12500/35	12500				28	4800*3500*3700	10.71	56.8
S(F)Z11-16000/35	16000				33	5000*3800*3800	13.1	70.3
S(F)Z11-20000/35	20000				38	5300*4000*4000	15.5	82.7
S(F)Z11-25000/35	25000			10	43	5500*4200*4100	18.3	97.8
S(F)Z11-31500/35	31500				50	5800*4400*4300	21.8	116
