应用领域

本产品适用于额定电压35kV的供电系统中，也可用于终端供电，装入箱式变电站，作为电能的控制和保护装置。产品性能符合GB3906-2012《3.6～40.5kV交流金属封闭开关设备和控制设备》以及IEC298的规定。本产品可应用于国家电网、工厂配电、高压输电、铁路系统、城市配电、风力发电等各种场合。

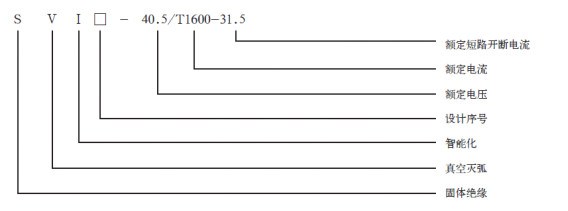

产品型号及含义

产品特点



屏蔽可触摸
40.5kV固体绝缘开关柜采用模块化设计，绝缘模块外表面涂覆导电接地屏蔽层，是柜内可触摸的安全型固体绝缘开关柜。



体积小
固体绝缘开关柜柜体尺寸为：600*2300*1300



安全性能
带电部分全绝缘全密封，防护等级IP67。
电缆舱室设计为内锥式电缆终端，提高了联接的可靠性。



特殊环境应用性能
适用于高寒、高海拔、高潮湿、高腐蚀、低洼地带及防爆地区。





			C模块	V模块	D模块
			负荷开关	断路器	直通模块	隔离开关	接地开关
	额定电压	kV	40.5	40.5	40.5	40.5	40.5
	灭弧类型		真空	真空
	额定电流	A	1250	1250/1600	1250/1600	1250/1600	1250/1600
	额定频率	Hz	50	50	50	50	50
	主回路电阻	μΩ	≤80	≤80	≤80
1min工        频耐受        电压	相对地	kV	95	95	95	95	95
	隔离断口	kV	118	118		118
雷电冲        击耐受        电压	相对地	kV	185	185	185	185	185
	隔离断口	kV	215	215		215
额定短路开断电流		kA		31.5
开断额定短路开断电流次数		次		30
额定短路关合电流		kA	63	80
额定短时耐受电流(4S)		kA	25	31.5	31.5	31.5	31.5
额定峰值耐受电流		kA	63	80	80	80	80
额定电缆充电开断电流		A	50	50
机械寿命		次	10000	10000		3000	3000
带电部分防护等级			IP67	IP67	IP67
